生產過程如下：彩色鋼板進入輥道成型部分，成型后到壓型部分，壓成等距離一節一節的，切刀負責定長切割。

控制介紹：執行部分有變頻器驅動電機，液壓站電機，壓型的兩個液壓電磁閥，切刀的兩個液壓電磁閥。

檢測部分有：檢測彩色鋼瓦長度的脈沖編碼器，壓型的上下行程開關，切刀的上下行程開關，壓型的上下操作按鈕，切刀的上下行程按鈕，急停開關，液壓啟停開關等等。

PLC選用KDN-K3系列的KDN-K306-24AR.它帶有14個輸入/10個繼電器輸出，剛好滿足輸入輸出要求.再配KDN文本屏，可以完成參數設定，報警顯示，幫助信息，生產數據顯示等等。

壓瓦機   要用高數脈沖輸入功能，KDN-K306-24AR高數輸入性能優良，選AB相抗干擾.并用定值中斷功能，精度。

壓瓦機有許多參數要設定，用文本屏設定。參數設定有設備參數和用戶參數設定兩種.設備參數有：單脈沖長、過沖量、壓型距、壓型時間、切刀時間等等。

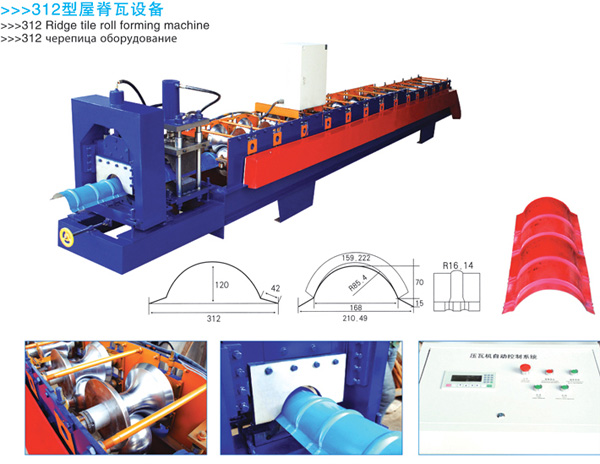

312屋脊瓦彩設備（壓瓦機）此彩鋼設備采用電腦主板及繼電器、變頻器，生產效率可以達到5-8m/min，且。

312脊瓦壓型機主要技術參數

1、安裝尺寸：8000mm×1000mm×1400mm

2、成型道數：12道

3、輥輪材質：45#鋼鍍硬鉻

4、輥輪電鍍層厚度：0.05mm

5、切刀材質：Cr12

6、成型速度：9m/min

7、電控系統：工業電腦PLC控制

8、主機功率：3KW

9、液壓站功率：3KW

10、板材厚度：0.4-0.6mm

11、板材展開寬度：312 mm
